Цветомузыка из светодиодной ленты. 5 столбцов по 11 светодиодов в каждом.
Светодиодная цветомузыка из акрила и адресной RGB LED ленты SK6812 (с плотностью 60 светодиодов на 1 метр) на основе музыкального контроллера SP107E и управлением с помощью Bluetooth приложения. Может быть использована в качестве ночного светильника или фоновой подсветки для создания праздничной атмосферы.
© 2022-2025. acrylicledlight

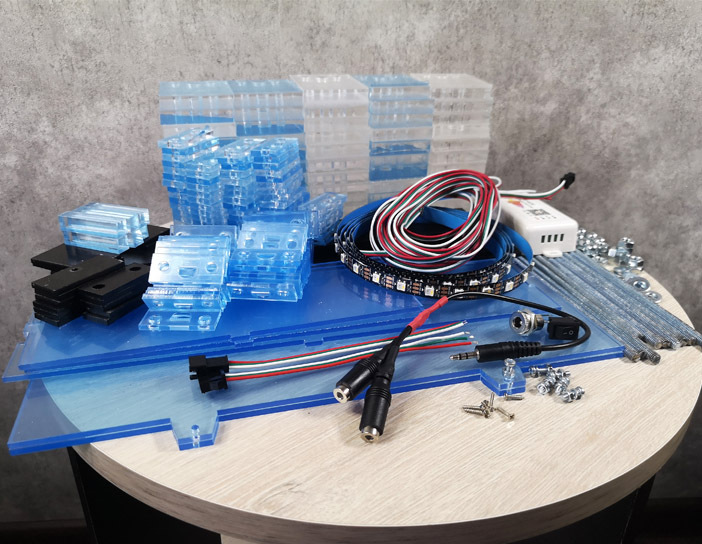

Собирается из прозрачного оргстекла толщиной 10 мм для плиток в количестве 55 шт. Прозрачного оргстекла толщиной 3 и 4 мм для промежуточных вставок. 3 мм оргстекла для прозрачной крышки и оргстекла черного цвета толщиной 3 мм для коробки служащей основанием устройства.

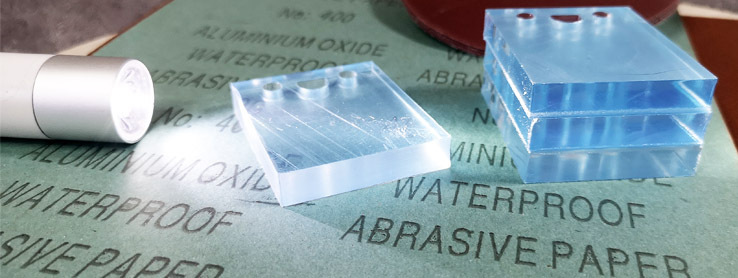

Зачищаем края плиток до матового состояния с помощью наждачной бумаги с зернистостью 400 ед.

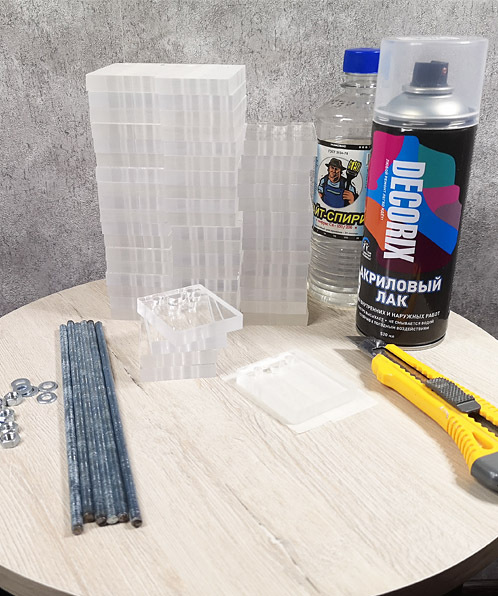

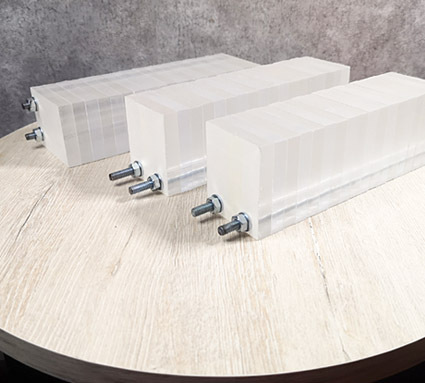

После шлифовки подготовка к покрытию акриловым лаком. Плитки нанизываются на шпильки диаметром 6 мм и длиной по 220 мм каждая.
Перед покраской края плиток обезжириваются.
Следует уделить внимание, чтобы жидкость для обезжиривания не содержала спирт т.к. при использовании такой жидкости оргстекло может прийти в негодность.
Перед покраской края плиток обезжириваются.
Следует уделить внимание, чтобы жидкость для обезжиривания не содержала спирт т.к. при использовании такой жидкости оргстекло может прийти в негодность.
Лак наносится в 3-4 приема с интервалом в 20-30 минут. Полное высыхание через 24 часа.

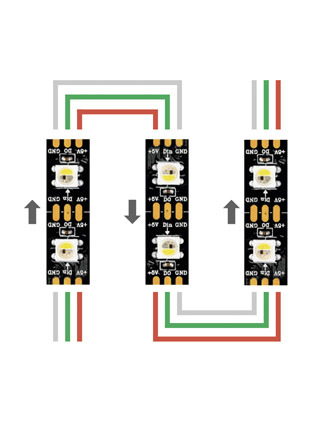

Схема подключения ленты.

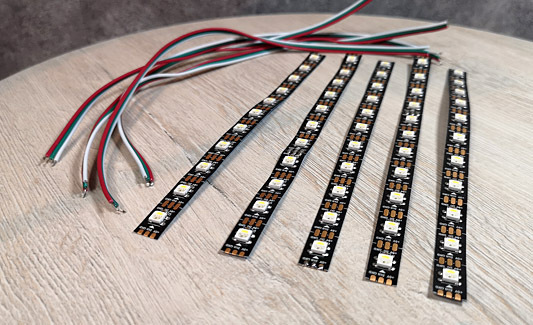

Нарезаем светодиодную ленту на 5 отрезков по 11 светодиодов каждый и припаиваем провода.

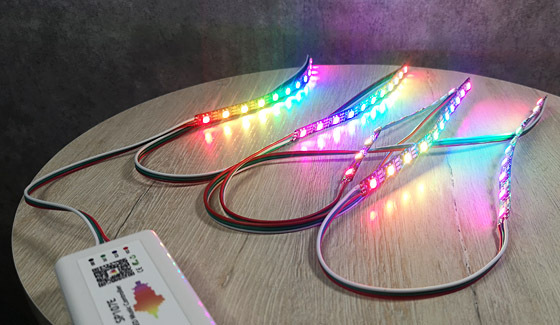

Подключаем к контроллеру и проверяем работоспособность.

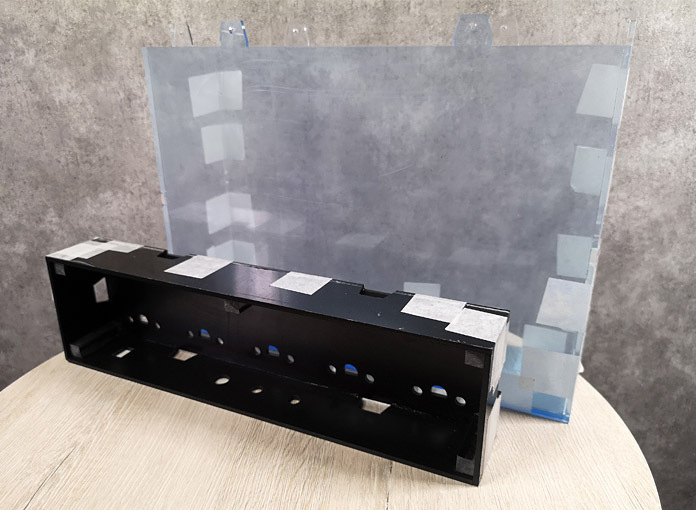

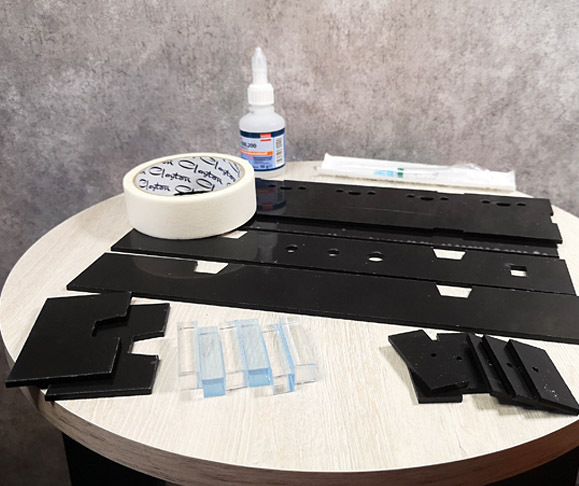

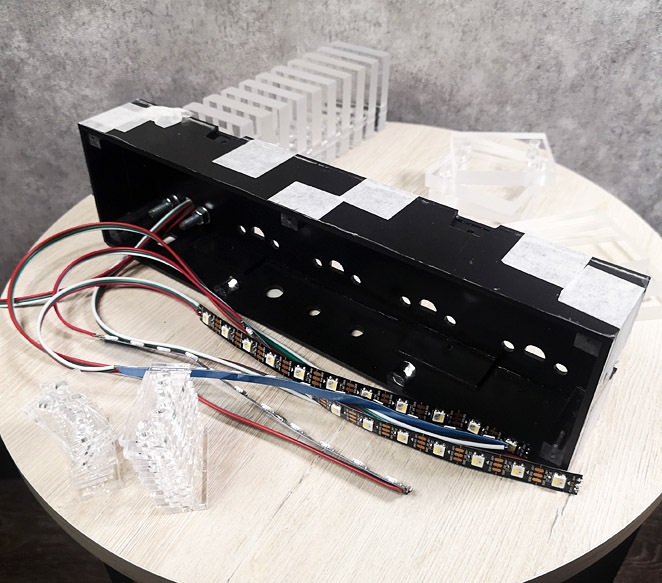

Малярным скотчем скрепляем между собой стенки коробки-основания цветомузыки и склеиваем.
Приклеиваем внутри коробки прямоугольные стойки из оргстекла толщиной 10 мм.
Приклеиваем внутри коробки прямоугольные стойки из оргстекла толщиной 10 мм.

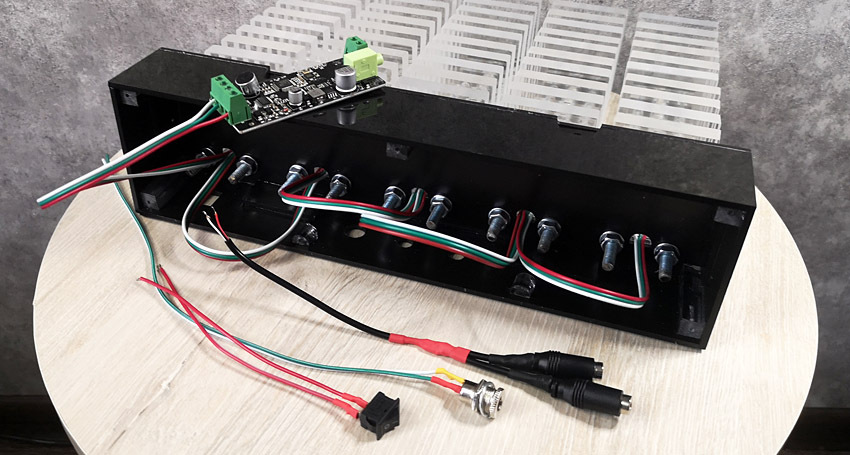

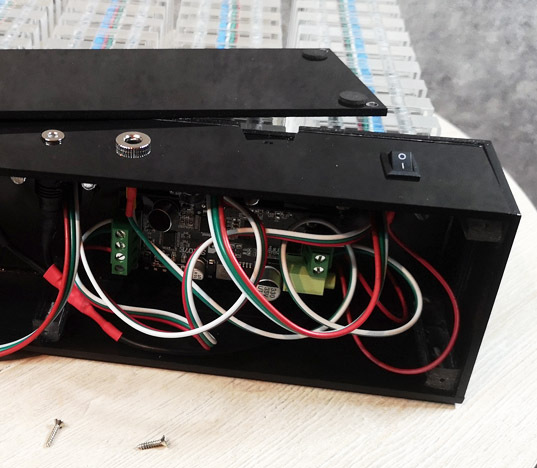

Размещаем и закрепляем внутри коробки контроллер SP107E и провода с разъемами для подключения питания и аудиокабеля. Кнопка-выключатель используется для включения и выключения встроенного в контроллер ленты микрофона.
Приступаем к сборке цветомузыки.

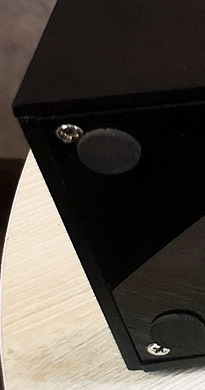

Просверливаем отверстия для саморезов. Закручиваем крышку и приклеиваем ножки.

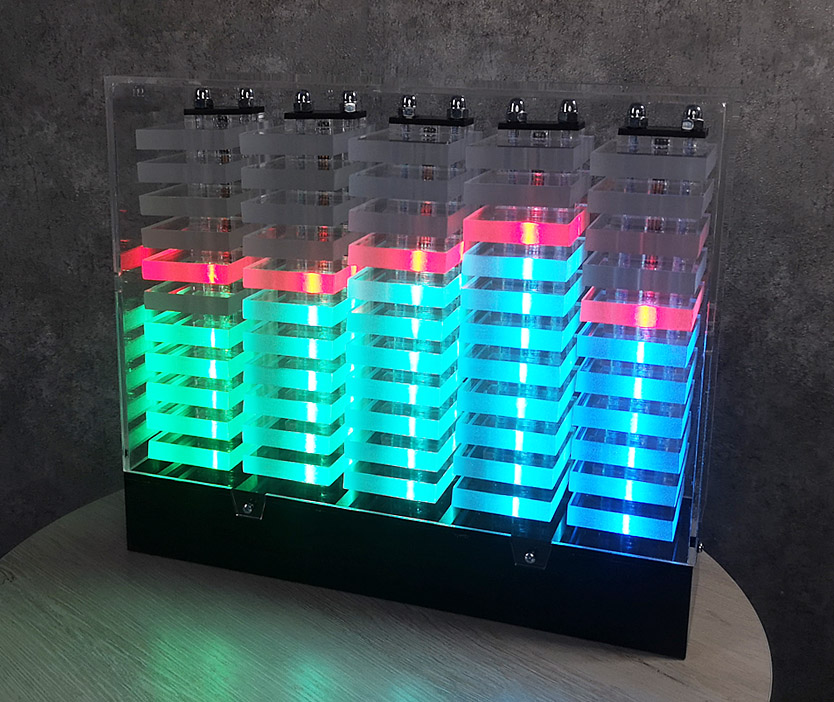

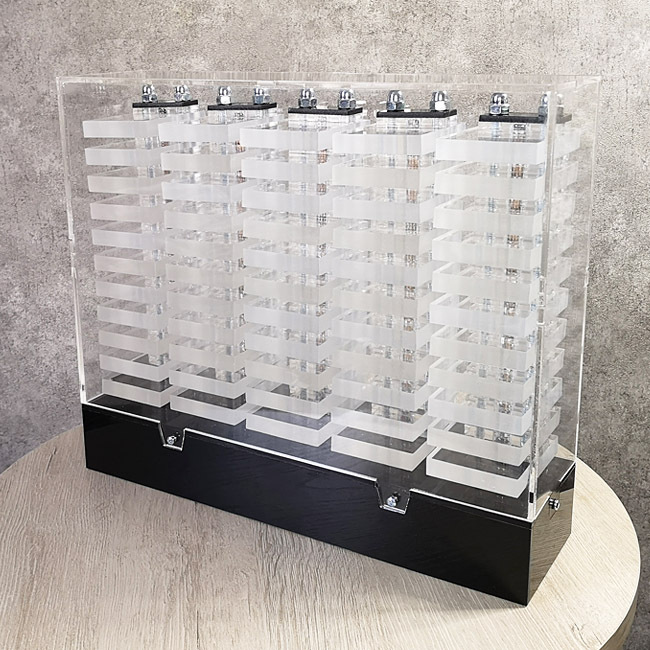

Вид спереди.

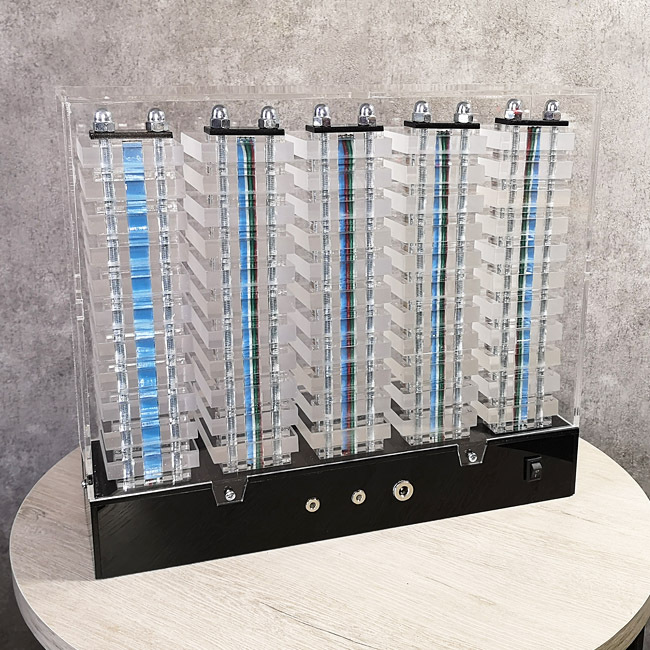

Вид сзади.
Проверяем работоспособность. Спасибо за внимание!
Для управления и смены режимов используется Bluetooth приложение для смартфона Led Chord. Питание 5V, подключение от USB портов компьютера или зарядного устройства для смартфона, портативного аккумулятора. Подключение аудио сигнала через разъем Jack 3.5 mm. Наличие встроенного микрофона.
2 музыкальных режима (strip: 18 вариантов свечения, matrix: 30 вариантов свечения). Возможность настройки цветов, яркости и контрастности, а так же скорости проигрывания. 180 вариантов свечения без музыки. Выбор вручную или смена в автоматическом режиме.
2 музыкальных режима (strip: 18 вариантов свечения, matrix: 30 вариантов свечения). Возможность настройки цветов, яркости и контрастности, а так же скорости проигрывания. 180 вариантов свечения без музыки. Выбор вручную или смена в автоматическом режиме.
- Изготовление на заказ. Размеры и цена оговариваются индивидуально.
- Сроки изготовления от 3 до 7 дней.
- Доставка по России "Почтой России", транспортными компаниями.

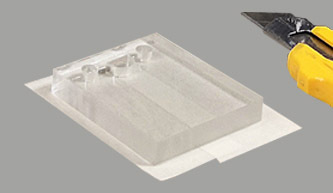

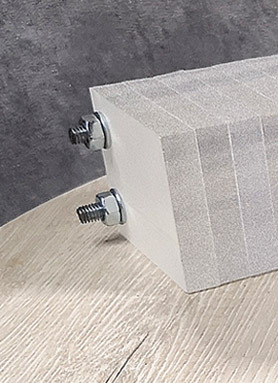

Крайние плитки заклеиваются
малярным скотчем.
малярным скотчем.

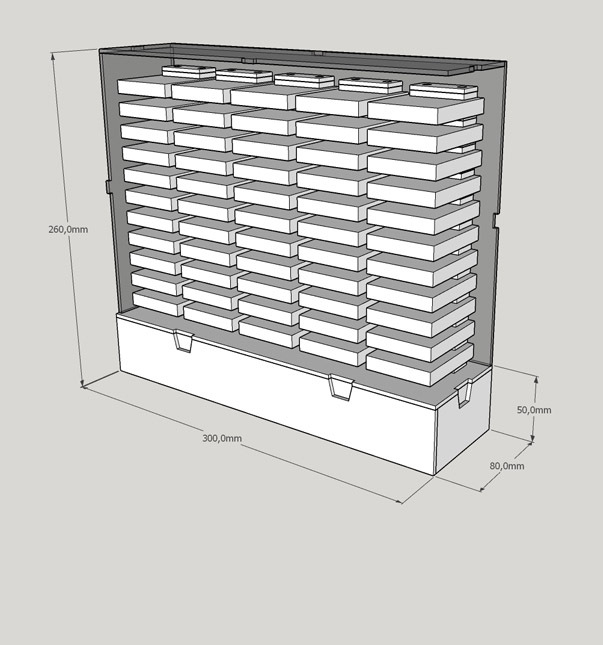

Начинаем с 3D модели устройства. На этом этапе необходимо учесть размеры размещаемых внутри устройства деталей. Толщину вставок в зависимости от типа используемой светодиодной ленты.

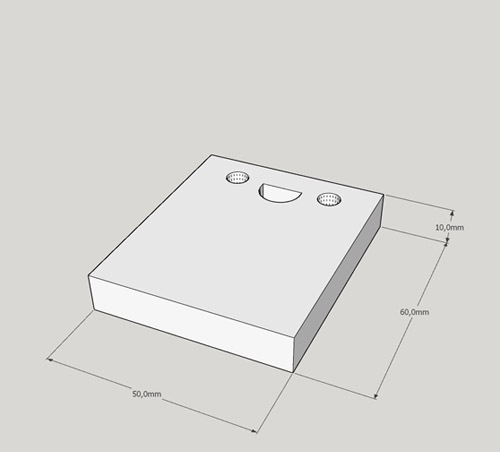

Размеры одной плитки
50х60 мм, толщина 10 мм.
50х60 мм, толщина 10 мм.

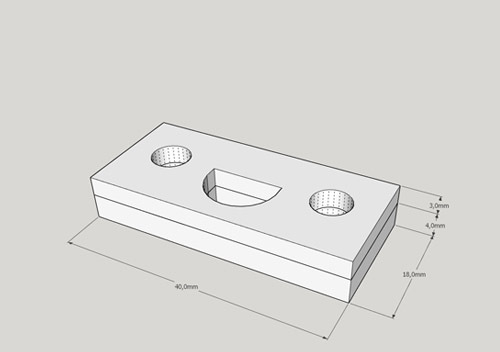

Толщина вставки 7 мм (две пластинки 3 + 4 мм).
